一、 擋板門產品概述：
擋板門是泰州市藍天機械有限公司引進技術生產制造，用于煙氣系統吸收塔進、出口或旁路煙道上，或煙氣脫硫及煙氣除塵系統中，脫硫煙氣擋板門通常采用百葉窗式雙層擋板結構，關斷時雙層擋板之間通入密封空氣進行氣密封，實現隔離關斷煙氣的作用。
根據形狀可分為方形單軸雙擋板門和圓形單軸雙擋板門；根據驅動方式可分為電動單軸雙擋板門和氣動單軸雙擋板門；根據使用位置可分為FGD入口原煙氣擋板風門、FGD出口凈煙氣擋板風門、FGD旁路煙氣擋板風門、FGD增壓風機入口擋板風門和FGD增壓風機出口擋板風門等；根據材質可分為碳鋼型單軸雙擋板門、不銹鋼型單軸雙擋板門和鎳基合金型單軸雙擋板門。
二、 擋板門性能特點：
1.脫硫煙氣擋板門采用單軸驅動雙百葉窗式擋板結構，雙層葉片中間設計有導入密封空氣的密封室，將高于煙氣壓力的密封空氣通入擋板，使雙層擋板之間形成密封空氣隔離層，阻斷煙氣流的通過。
2.脫硫煙氣擋板門啟閉時間≤60S（可根據用戶要求選定）。
3.外部設計有連桿機構，使數個葉片同步開啟或關閉，軸封裝置與滾動軸承分開，調節與維護方便，無軸承腐蝕缺陷。
4.雙百葉窗式脫硫煙氣擋板門設計結構合理，葉片剛性好，運行穩定可靠，百葉窗式擋板葉片密封型式為彈性密封或氣密封。
5.脫硫煙氣擋板門可選多種驅動方式：電動或氣動。
6. 空氣密封風機和門板采用機械聯動機構控制，安全可靠。
三、脫硫煙氣擋板門結構特點：

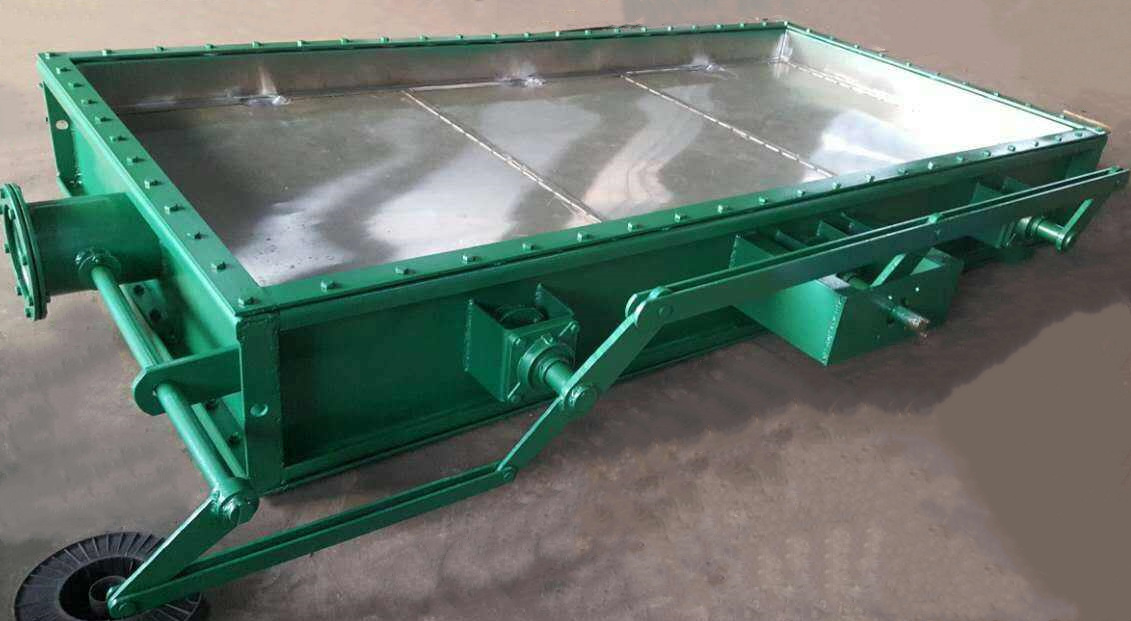

脫硫煙氣擋板門主要由由框架、葉片、密封片、主軸、軸承、軸封、曲柄連桿機構、執行機構、密封空氣系統（輔助系統）等幾部分組成。生產框架采用鋼板模壓成形或型剛焊接成形，葉片采用鋼板模壓焊接成形。葉片與葉片間、葉片與框架間設有特殊彈性密封結構，葉片做成中空型腔式，當葉片處于關閉位置時，在煙道截斷面上首先形成一個機械密封屏障，再通入壓力高于工作介質壓力一定額度的密封空氣，形成一道高壓密封空氣幕墻，使葉片前后完全隔開，確保隔斷效果。
擋板門軸頸處采用專用密封結構及專用軸承，專用密封結構其密封性能良好、無外泄、耐高溫、耐腐蝕軸承具有自動調心及自動補償功能。
四. 脫硫煙氣擋板門技術參數：
1. 煙道截面：W（寬）×H（高）×L（厚）；
2. 適用介質：冷熱煙氣；
3. 設計耐溫：≤300℃；
4. 設計壓力：±8500Pa；
5. 煙氣內外泄漏率：“0”
6. 驅動方式：電動或氣動；
7. 電源和控制要求：由用戶選定。
